N° art. 60670

Ancrage Zykon version traversante FZA 14 x 100 M10 D/40 R en acier inoxydable

Variantes

BIM/CAD

Téléchargement d'images

Caractéristiques principales

Sécurité maximale grâce au verrouillage de forme.
Entraxes et distances aux bords réduits grâce à une installation sans contraintes d'expansion.
Montage rapide sans changement d'outil. Ceci permet d'économiser temps et argent.
Pour le montage rapide traversant.
En acier inoxydable pour des fixations à l'extérieur.

Ancrage à dépouille arrière en acier inoxydable A4 pour des installations traversantes dans le béton fissuré.

Avantages

La technique spéciale ZYKON à dépouille arrière permet une connexion par verrouillage de forme et assure une sécurité maximale même en cas de fissures importantes.
La pose de l'ancrage quasiment sans contraintes d'expansion permet des entraxes et distances aux bords réduits et une utilisation flexible.
Le foret spécial FZUB permet une installation rapide grâce à la réalisation de la dépouille arrière sans changement d'outil.
La géométrie du trou de forage permet une énergie de pose réduite et un montage sans efforts.
L'interaction optimale du goujon fileté et de la douille de la FZA-D permet des charges de cisaillement importantes et un nombre réduit de points de fixation.

L'ancrage ZYKON version traversante FZA-D est un ancrage en acier inoxydable. Le foret spécial FZUB permet la réalisation d'une dépouille arrière en une seule opération. L'ancrage à dépouille arrière convient pour le montage traversant. La douille est poussée sur le cône avec l'outil de pose FZE Plus et s'ancre par verrouillage de forme dans la dépouille arrière. L'ancrage ZYKON FZA-D est idéal pour fixer façades, garde-corps et constructions métalliques dans le béton fissuré à l'extérieur.

Applications

Constructions métalliques
Barres d'appui
Consoles
Echelles

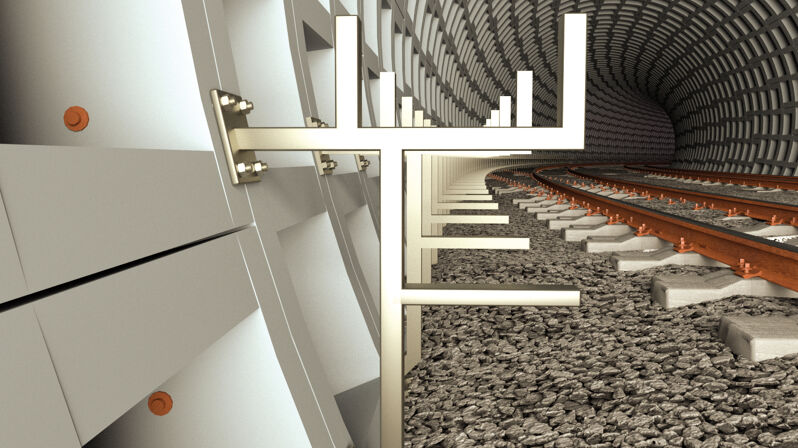

Chemins de câbles
Machines
Escaliers
Portails
Façades

Matériaux

Agréée pour :

Béton C20/25 à C50/60, fissuré et non fissuré

Convient également pour :

Béton C12/15
Pierre naturelle à structure dense

* Vous trouverez des informations détaillées sur les matériaux de construction dans le document d'inscription.

Autorisations

ETA-98/0004
DoP No. 0208
3023222
BZS D 06-605

Fonctionnement / Montage

La FZA-D convient pour le montage traversant.
La dépouille arrière est réalisée à l'aide du foret spécial FZUB.
Après l'introduction de l'ancrage dans le trou de forage, la douille est poussée sur le cône au moyen de l'outil de pose FZE Plus et s'ancre par verrouillage de forme dans la dépouille arrière.

Mounting Strip 1 Picture

1 / 1

homologation ETE
foret FZUB adapté	14 x 100
outil de pose FZE plus adapté	FZE 14 plus
Diamètre nominal du foret ( d₀ )	14 mm
Longueur de l'ancrage	126 mm
Épaisseur maxi. de la pièce à fixer ( t _fix )	40 mm
Filetage ( M )	M10
Ouverture de clé	17 mm
Conditionnement	Boite à bec verseur
Quantité	10 Pce(s)
GTIN (EAN-Code)	4006209606704
