Cheville pour fixations lourdes TA M VS à tête détachable
  • Product Picture: "Cheville à douille TA M8 VS en acier électrozingué, avec vis - Sachet de 4"

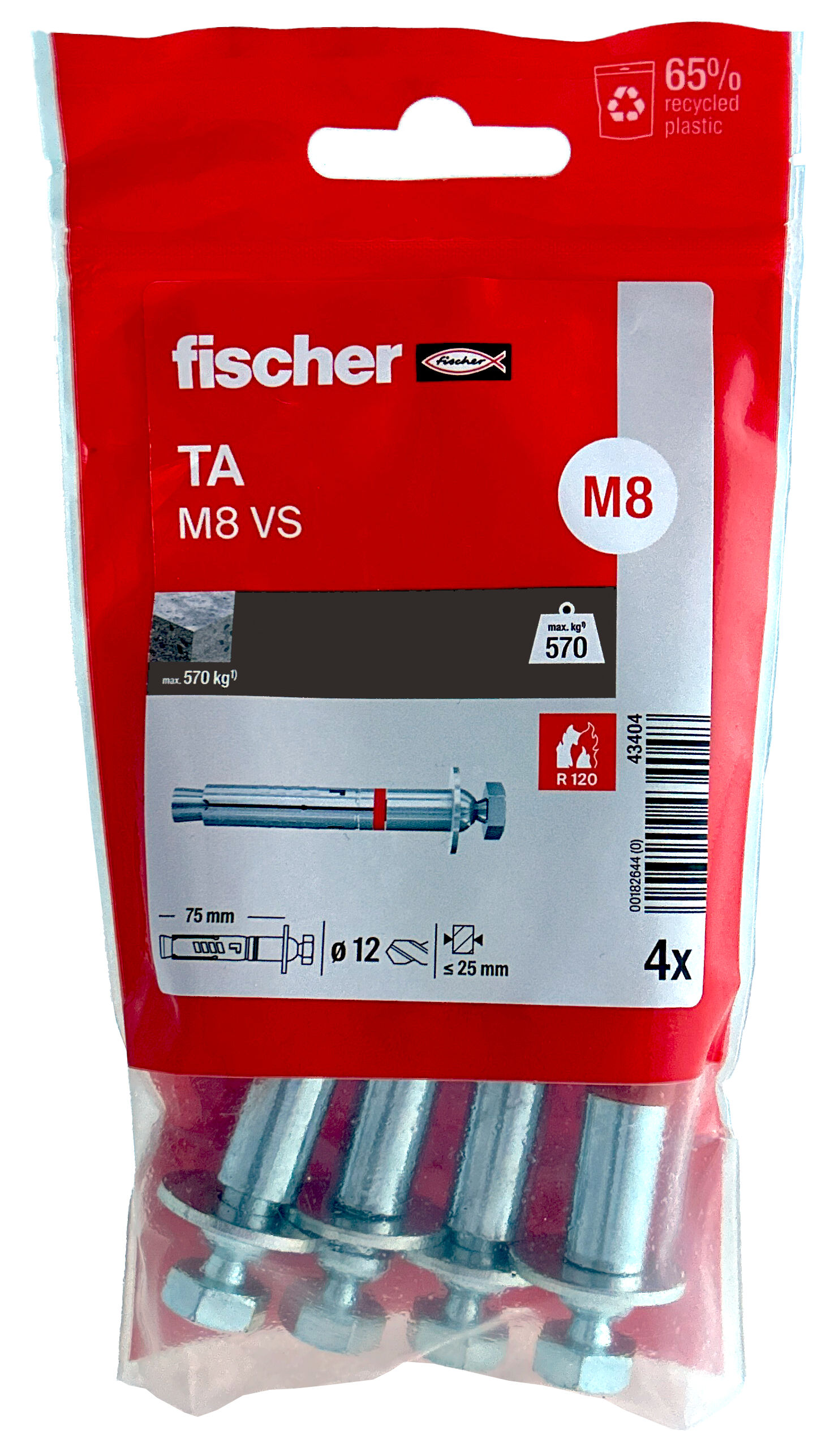

  • Packaging: "Cheville à douille TA M8 VS en acier électrozingué, avec vis - Sachet de 4"
  • Application Picture
  • Application Picture
  • Application Picture
    • Application Picture
    • Product Picture
    • Packaging
    • Application Picture
    • Application Picture
      N° art. 43404

      Cheville à douille TA M8 VS en acier électrozingué, avec vis - Sachet de 4

      Variantes
      Téléchargement d'images
      Caractéristiques principales
      • Efforts réduits pour la pose : montage simple.
      • Entraxes et distances aux bords réduits grâce à une répartition uniforme des charges.
      • Montage sans saillie en surface grâce à la vis dévissable.
      • Agrément ETA pour béton non fissuré.

      Les avantages / Description du produit

      La douille taraudée à montage facile avec vis pour des fixations dans le béton non fissuré.
      Avantages
      • La géométrie optimisée réduit l'énergie de pose et permet l'utilisation dans des espaces extrêmement restreints, d'où une installation facilitée pour l'utilisateur.
      • La douille à triple expansion permet des entraxes et distances aux bords réduits, grâce à une répartition régulière des contraintes.
      • La version TA M8 VS à tête détachable rend le démontage difficile et peut être utilisée comme protection contre les vols ou effractions.
      La cheville pour fixations lourdes TA M-S est une douille taraudée en acier électrozingué pour les montages en attente. Lors de l'installation, le cône est tiré dans la douille et l'expanse contre les parois du forage. Le capuchon en plastique protège le filetage des poussières et lui permet de rester fonctionnel. La cheville pour fixations lourdes est idéale pour fixer dispositifs anti-chutes, équipements industriels et machines dans le béton non fissuré.

      Application et autorisation

      Applications
      • Constructions métalliques
      • Mains courantes
      • Consoles
      • Echelles
      • Chemins de câbles
      • Machines
      • Escaliers
      • Portails
      • Façades
      Matériaux
      Agréée pour :
      • Béton C20/25 à C50/60, non fissuré
      Convient également pour :
      • Béton C12/15
      • Pierre naturelle à structure dense
      * Vous trouverez des informations détaillées sur les matériaux de construction dans le document d'inscription.

      Instructions de montage

      Fonctionnement / Montage
      • La cheville convient pour le montage traversant.
      • Lors du serrage, le cône est tiré dans la douille et l'expanse contre les parois du forage.
      • Serrer la tête hexagonale de la TA M8 VS jusqu'à ce qu'elle se détache.
      Mounting Strip 1 Picture
      1 / 5
      • 1
        Mounting Strip 1 Picture
      • 2
        Mounting Strip 1 Picture
      • 3
        Mounting Strip 1 Picture
      • 4
        Mounting Strip 1 Picture
      • 5
        Mounting Strip 1 Picture

      Données techniques

      Diamètre nominal du foret (
      d0
      )      		12 mm
      Filetage (
      M
      )      		M8
      Ouverture de clé 13 mm
      Contenu 4 x chevilles TA M8 VS, 4 x vis à tête détachable 8x65
      Quantité 12 Pce(s)
      GTIN (EAN-Code) 4042205264487

      Documents à télécharger

      • Documents techniques
