Goujon d'ancrage FBN II
  • Product Picture: "Goujon FBN II 8/5 K en acier électrozingué"

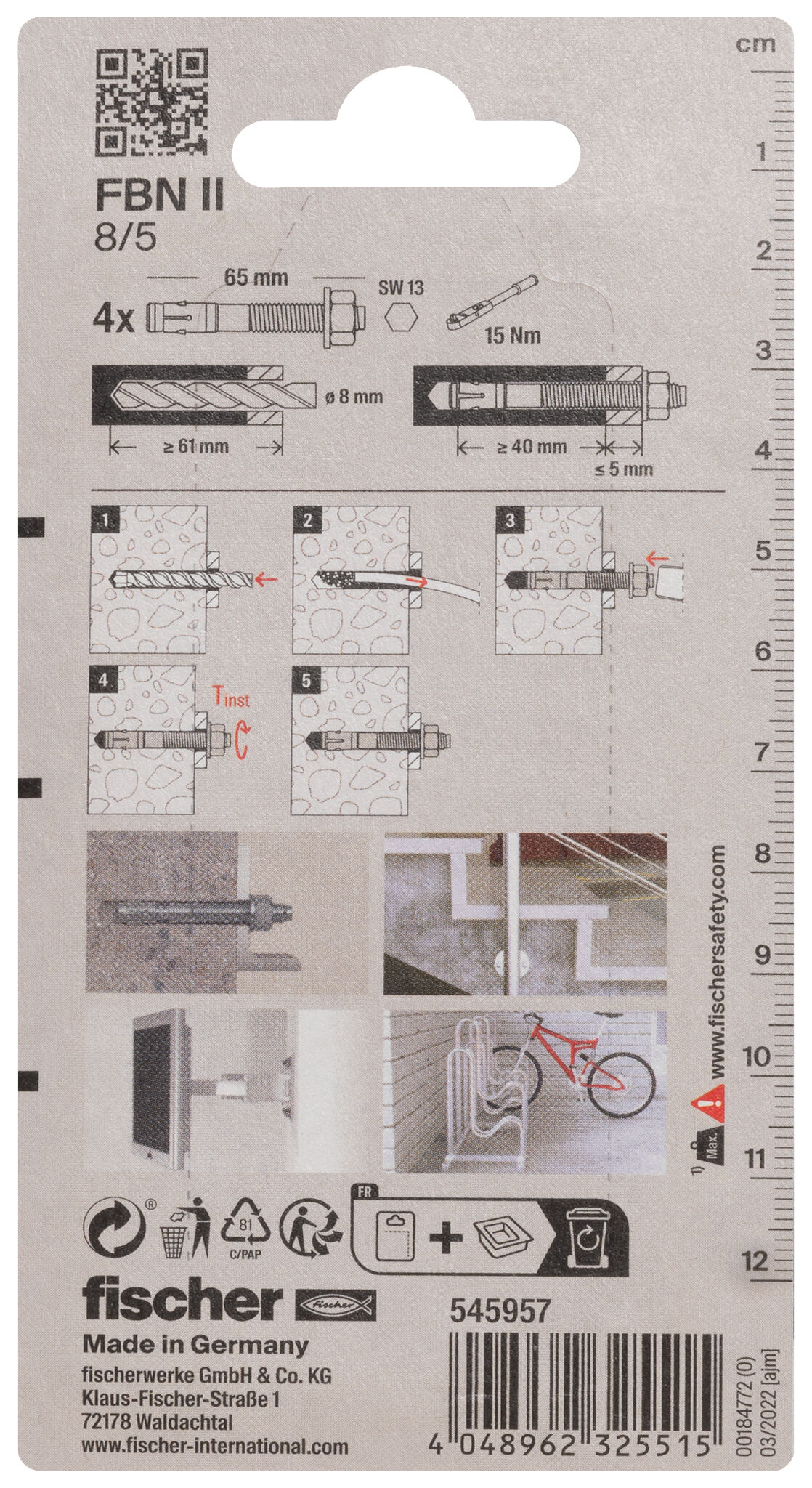

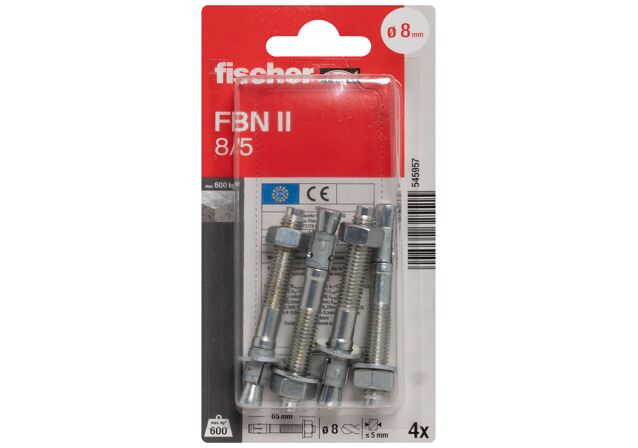

  • Packaging: "Goujon FBN II 8/5 K en acier électrozingué"

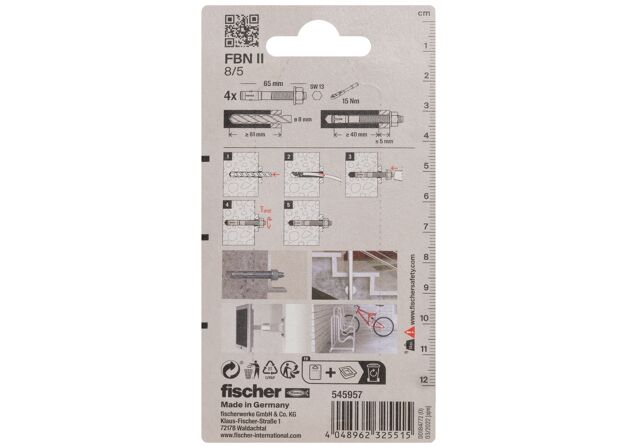

  • Packaging: "Goujon FBN II 8/5 K en acier électrozingué"
  • Application Picture
  • Application Picture
  • Application Picture
    • Application Picture
    • Product Picture
    • Packaging
    • Packaging
    • Application Picture
    • Application Picture
      N° art. 545957

      Goujon FBN II 8/5 K en acier électrozingué

      Variantes
      Téléchargement d'images
      Caractéristiques principales
      • Capacité de charge maximale dans le béton non fissuré, ce qui signifie moins de points de fixation et des platines plus petites.
      • Montage simple grâce à un nombre réduit de coups de marteau et à un glissement minimal.
      • La partie saillante de la tige filetée protège le filetage des dommages. Ceci permet de gagner du temps lors du montage et du démontage.

      Les avantages / Description du produit

      Courte et résistante : la fixation économique en acier électrozingué pour utilisation dans le béton non fissuré.
      Avantages
      • La profondeur d'ancrage standard permet d'atteindre des résistances maximales. Moins de points de fixations et des platines plus petites sont ainsi nécessaires.
      • La profondeur d'ancrage réduite diminue la profondeur de perçage, ce qui réduit le temps d'installation et accroit la flexibilité.
      • Le filetage long permet les ajustements et installations déportées, ce qui augmente la flexibilité.
      • Un nombre réduit de coups de marteau et le faible glissement lors du serrage assurent une installation extrêmement facile.
      • Le guidage de la tige évite d'endommager le filetage, ce qui assure un montage et un démontage rapides de la pièce à fixer.
      Le goujon d'ancrage FBN II K est une fixation métallique pour des applications économiques dans le béton non fissuré. Dans sa version courte, il convient pour les installations en attente et traversantes. Le goujon d'ancrage en acier électrozingué est recommandé pour la fixation à l'intérieur de garde-corps, mains courantes ou consoles.

      Application et autorisation

      Applications
      • Constructions métalliques
      • Barres d'appui
      • Consoles
      • Echelles
      • Chemins de câbles
      • Machines
      • Escaliers
      • Portails
      • Façades
      Matériaux
      Agréée pour :
      • Béton C20/25 à C50/60, non fissuré
      Convient également pour :
      • Béton C12/15
      • Pierre naturelle à structure dense
      * Vous trouverez des informations détaillées sur les matériaux de construction dans le document d'inscription.
      Autorisations
      • ETA-07/0211
      • DoP No. 0192

      Instructions de montage

      Fonctionnement / Montage
      • Le goujon FBN II K convient pour le montage en attente et le montage traversant ; dans certaines conditions, il convient également pour le montage à distance.
      • Avant le montage, placer l'écrou hexagonal dans la position optimale (l'extrémité du goujon doit dépasser d'environ 3 mm de l'écrou).
      • Lors du serrage, le goujon est tiré dans la bague d'expansion et l'expanse contre les parois du trou de forage.
      • Le marquage de tête permet un contrôle aisé de l'ancrage.
      • Pour l'installation en série, nous recommandons l'utilisation de l'outil de pose pour goujons d'ancrage FABS (article n° 077937.)
      Mounting Strip 1 Picture
      1 / 5
      • 1
        Mounting Strip 1 Picture
      • 2
        Mounting Strip 1 Picture
      • 3
        Mounting Strip 1 Picture
      • 4
        Mounting Strip 1 Picture
      • 5
        Mounting Strip 1 Picture

      Données techniques

      homologation ETE
      Diamètre nominal du foret (
      d0
      )      		8 mm
      profondeur de perçage mini. pour installation traversante (
      h2
      )      		61 mm
      Longueur de l'ancrage 65 mm
      épaisseur à fixer maxi. hef,stand/hef,red (
      tfix
      )      		5 / 15 mm
      Filetage (
      Ø x Longueur
      )      		M8 x 34 mm
      Ouverture de clé 13 mm
      Contenu 4 goujons FBN II 8/5 x 65
      Conditionnement Blister
      Quantité 4 Pce(s)
      GTIN (EAN-Code) 4048962325515

      Documents à télécharger

      • ETA et DoP
      • Documents techniques
      ETA Document de certification
      pdf, ETA-07/0211
      European Technical Assessment for fischer Bolt Anchor FBN II, FBN II R - Mechanical fastener for use in concrete
      Créé le 13/07/2020
      DOP - Déclaration de performances
      pdf, DoP No. 0192
      Declaration of Performance for fischer Bolt Anchor FBN II, FBN II R (Mechanical anchor for use in concrete)
      Créé le 27/07/2020
