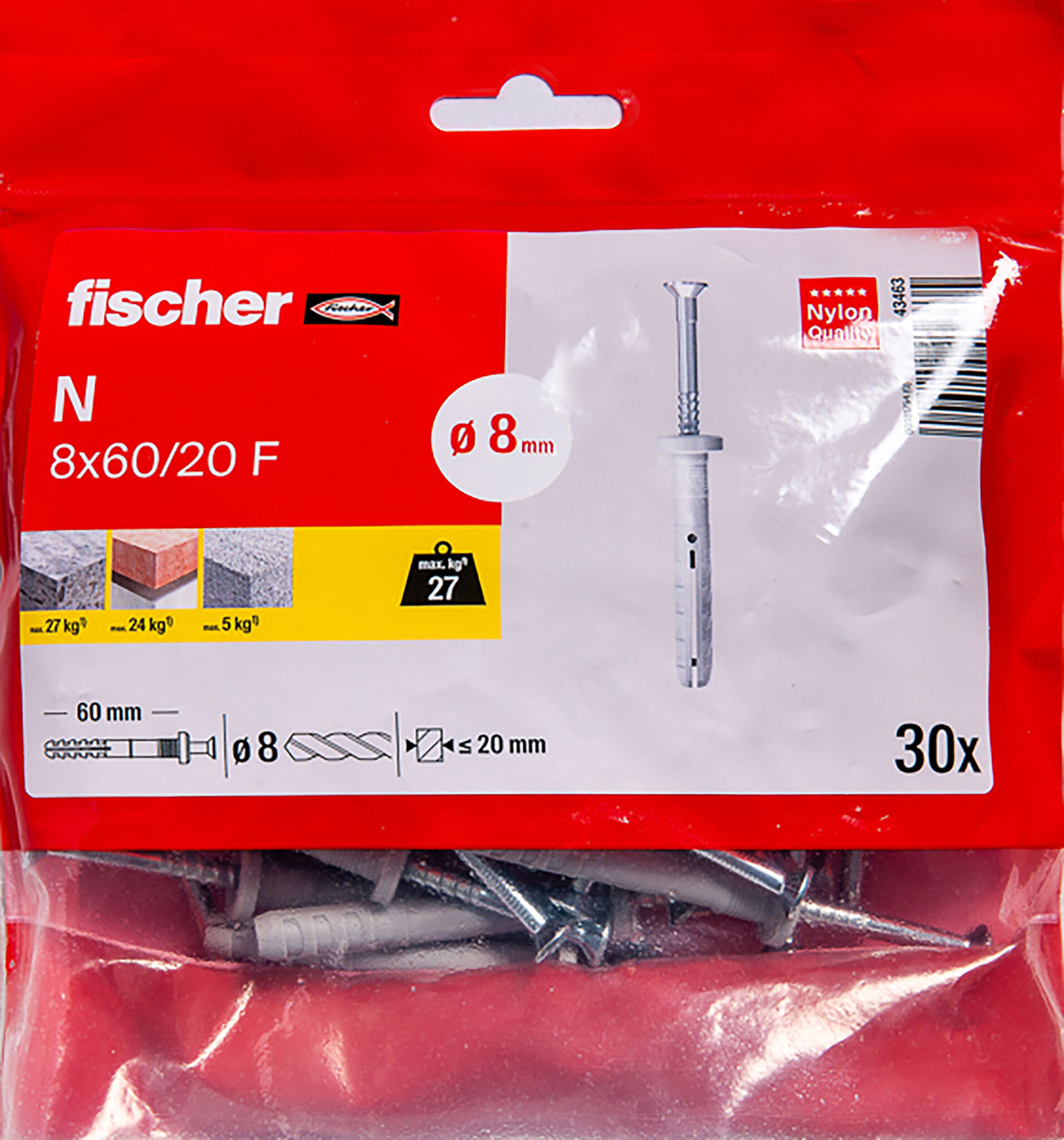

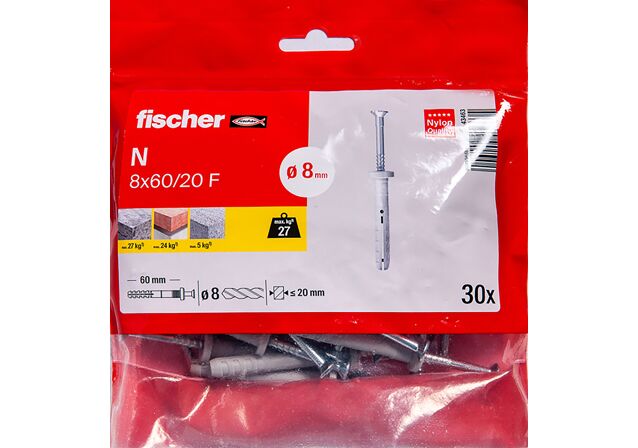

  • Packaging: "Cheville à frapper N 8X60/20 F /30B en acier électrozingué"
  • Application Picture
  • Application Picture
  • Application Picture
    • Application Picture
    • Product Picture
    • Packaging
    • Application Picture
    • Application Picture
      Art.-Nr. 43463

      Cheville à frapper N 8X60/20 F /30B en acier électrozingué

      Produktvarianten
      Téléchargement d'images
      Caractéristiques principales
      • Le montage rapide au marteau permet de gagner du temps : idéal pour les installations en série.
      • Installation simple et sûre : la butée interne évite l'expansion prématurée de la cheville.
      • Démontage ultérieur du clou possible grâce à l'empreinte cruciforme.
      • Avec tête plate pour constructions métalliques.

      Die Vorteile / Produktbeschreibung

      La cheville à frapper pour une installation simple et rapide
      Avantages
      • Le montage rapide au marteau réduit les efforts et permet une installation en série économique.
      • La butée interne évite l’expansion prématurée (blocage) de la cheville et assure un montage sans problèmes.
      • Le filetage du clou et l’empreinte cruciforme permettent le dévissage de la vis et un démontage ultérieur.
      • La vaste gamme de diamètres, longueurs utiles et formes de tête permet de trouver la cheville adaptée à chaque fixation.
      La cheville à frapper N-F avec tête plate comprend une cheville en nylon haute qualité et un clou en acier électrozingué. Les éléments sont prémontés afin de permettre une installation rapide. La cheville à frapper convient pour le montage rapide traversant. Lorsque le clou est enfoncé, la cheville s'expanse et s'ancre de façon sûre dans le matériau de construction. La cheville à frapper N-F avec tête plate est idéale pour la fixation de structures métalliques dans tous les matériaux de construction.

      Anwendung und Zulassung

      Applications
      • Constructions métalliques
      Matériaux
      • Béton
      • Brique silico-calcaire pleine
      • Brique
      • Pierre naturelle
      • Bloc plein en béton léger
      • Béton cellulaire
      • Carreaux de plâtre
      • Brique à perforations verticales
      • Brique silico-calcaire perforée
      • Bloc creux de béton léger
      Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

      Montageanleitung

      Fonctionnement / Montage
      • La cheville à frapper N convient pour le montage traversant.
      • La cheville s'expanse dans deux directions lorsque le clou est enfoncé et s'ancre de façon sûre dans le matériau de construction.
      • Pour la fixation de structures légères en bois, il est recommandé d'utiliser les chevilles à tête fraisée ; pour les constructions métalliques, utiliser la cheville avec tête plate et en cas de trous oblongs, la cheville avec tête ronde.
      Mounting Strip 1 Picture
      1 / 4
      • 1
        Mounting Strip 1 Picture
      • 2
        Mounting Strip 1 Picture
      • 3
        Mounting Strip 1 Picture
      • 4
        Mounting Strip 1 Picture

      Technische Daten

      Diamètre nominal du foret (
      d0
      )      		8 mm
      profondeur d'ancrage effective (
      hef
      )      		40 mm
      Longueur de cheville (
      l
      )      		60 mm
      profondeur de perçage mini. pour installation traversante (
      h2
      )      		75 mm
      Empreinte PZ3
      Contenu 30x chevilles clous N 8 x 60 F
      Quantité 3 Pce(s)
      GTIN (EAN-Code) 4042205264081
