Cheville rallongée DuoXpand avec vis à tête fraisée
  • Product Picture: "Cheville rallongée DuoXpand 8 x 100 T en acier électrozingué"

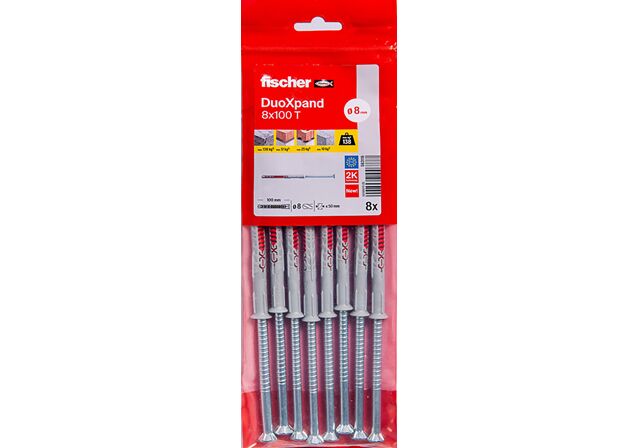

  • Packaging: "Cheville rallongée DuoXpand 8 x 100 T en acier électrozingué"
  • Application Picture
  • Application Picture
  • Application Picture
  • Application Picture
  • Application Picture
    • Application Picture
    • Product Picture
    • Packaging
    • Application Picture
    • Application Picture
    • Application Picture
    • Application Picture
      Art.-Nr. 563119

      Cheville rallongée DuoXpand 8 x 100 T en acier électrozingué

      Varianti del prodotto
      Téléchargement d'images
      Caractéristiques principales
      • Combinaison astucieuse entre conception et matières pour une installation sûre dans le matériau de construction.
      • Élément d'expansion avec deux profondeurs d'ancrage pour une utilisation flexible.
      • Fixation multiple agréée pour applications non structurelles dans le béton et la maçonnerie.
      • Les ergots anti-rotation empêchent la cheville de tourner dans le trou lors de l’installation.
      • Vis de sécurité à tête fraisée pré-montée.

      Vantaggi / descrizione del prodotto

      L’ancrage ultra-performant en matériaux pleins comme creux
      Avantages
      • Cheville bimatière qui s’adapte à tous les matériaux de construction et permet une utilisation universelle.
      • La géométrie lamellaire brevetée assure une expansion douce dans le matériau de construction évitant ainsi d’endommager les parois des matériaux creux et permettant un ancrage près du bord.
      • Le corps principal gris en nylon de haute qualité assure la résistance de la fixation, tandis que le composant rouge assure une expansion optimale et une sécurité supplémentaire.
      • L’évaluation technique européenne (ETE) pour fixations multiples pour les applications non structurelles garantit une tenue sûre dans toutes les classes de matériaux de construction.
      • La vis de sécurité prémontée est parfaitement adaptée à la cheville et permet un gain de temps lors de l'installation.
      La cheville rallongée fischer DuoXpand avec deux profondeurs d'ancrage et sa vis à tête fraisée fischer est agréée pour la fixation multiple d‘applications non structurelles dans le béton, la maçonnerie et le béton cellulaire. En raison de sa géométrie lamellaire spéciale et de la combinaison de matières, la cheville s'expanse de manière optimale et en douceur dans le matériau de construction. La gamme comprend les diamètres 8 et 10 et des longueurs de cheville jusqu'à 230 mm. La DuoXpand avec vis à tête fraisée est particulièrement adaptée à la fixation d'éléments en bois dans le béton et la maçonnerie.

      Applicazioni e Certificazioni

      Applications
      • Ossatures de façade métalliques ou en bois
      • Fenêtre
      • Portails et portes
      • Placards
      • Meubles de cuisine
      • Pièces de bois équarries
      • Constructions bois
      • Carports
      • Menuiseries
      • Meubles de cuisines
      • Consoles TV
      • Chemins de câbles
      Matériaux
      Agréée pour :
      • Béton ≥ C12/15
      • Brique pleine
      • Brique pleine silico-calcaire
      • Bloc plein en béton léger
      • Brique à perforation verticale
      • Brique silico-calcaire perforée
      • Bloc creux en béton léger
      • Béton cellulaire

      Convient également pour :
      • Pierre naturelle à structure dense
      • Panneau solide en plâtre
      Maggiori informazioni su materiali di supporto, ecc. sono disponibili nella documentazione tecnica.
      Certificazioni
      • ETA-21/0324
      • DoP No. 0347

      Istruzioni di montaggio

      Fonctionnement / Montage
      • La DuoXpand est adaptée à une installation traversante.
      • Dans les matériaux de construction pleins, la géométrie de la cheville garantit une répartition égale de la charge dans le support.
      • Dans les briques perforées, les lamelles s’expansent au niveau des parois et créent un verrouillage de forme dans les cavités. La géométrie de la cheville garantit une expansion douce dans le matériau de construction évitant ainsi d’endommager les parois des matériaux creux.
      • Particulièrement adaptée pour la fixation d'éléments en bois
      Mounting Strip 1 Picture
      1 / 5
      • 1
        Mounting Strip 1 Picture
      • 2
        Mounting Strip 1 Picture
      • 3
        Mounting Strip 1 Picture
      • 4
        Mounting Strip 1 Picture
      • 5
        Mounting Strip 1 Picture

      Dati tecnici

      homologation ETE
      Diamètre nominal du foret (
      d0
      )      		8 mm
      profondeur de perçage mini. pour installation traversante (
      h2
      )      		110 mm
      épaisseur à fixer pour profondeur d'ancrage 50 mm (
      tfix
      )      		50 mm
      épaisseur à fixer pour profondeur d'ancrage 70 mm (
      tfix
      )      		30 mm
      Longueur de cheville (
      l
      )      		100 mm
      Empreinte TX30
      Quantité 8 Pce(s)
      GTIN (EAN-Code) 4048962446777

      Documenti da scaricare

      • ETA et DoP
      • Documents techniques
      ETA Document de certification
      pdf, ETA-21/0324
      European Technical Assessment for fischer DuoXpand - Plastic anchors for redundant non-structural systems in concrete and masonry
      Creato il 19/10/2023
      DOP - Déclaration de performances
      pdf, DoP No. 0347
      Declaration of Performance for fischer frame fixing DuoXpand (Plastic anchors for use in concrete and masonry)
      Creato il 02/11/2023
