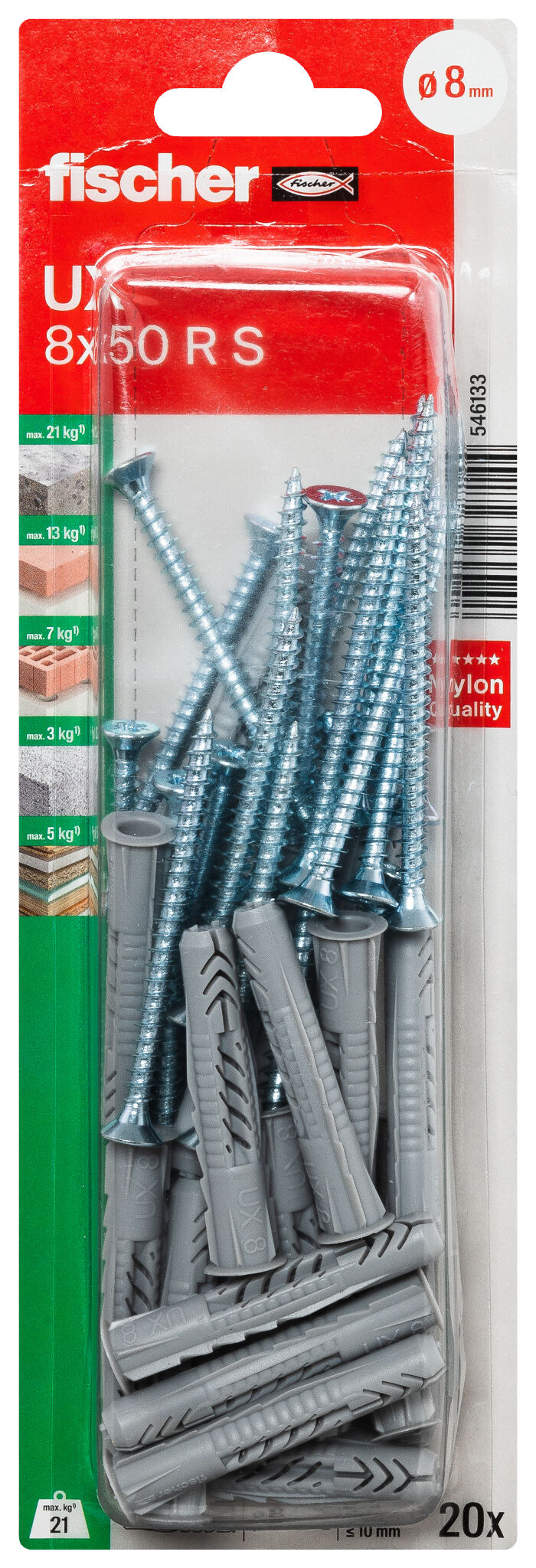

  • Packaging: "Cheville multi-matériaux fischer UX 8x50 RS BP"

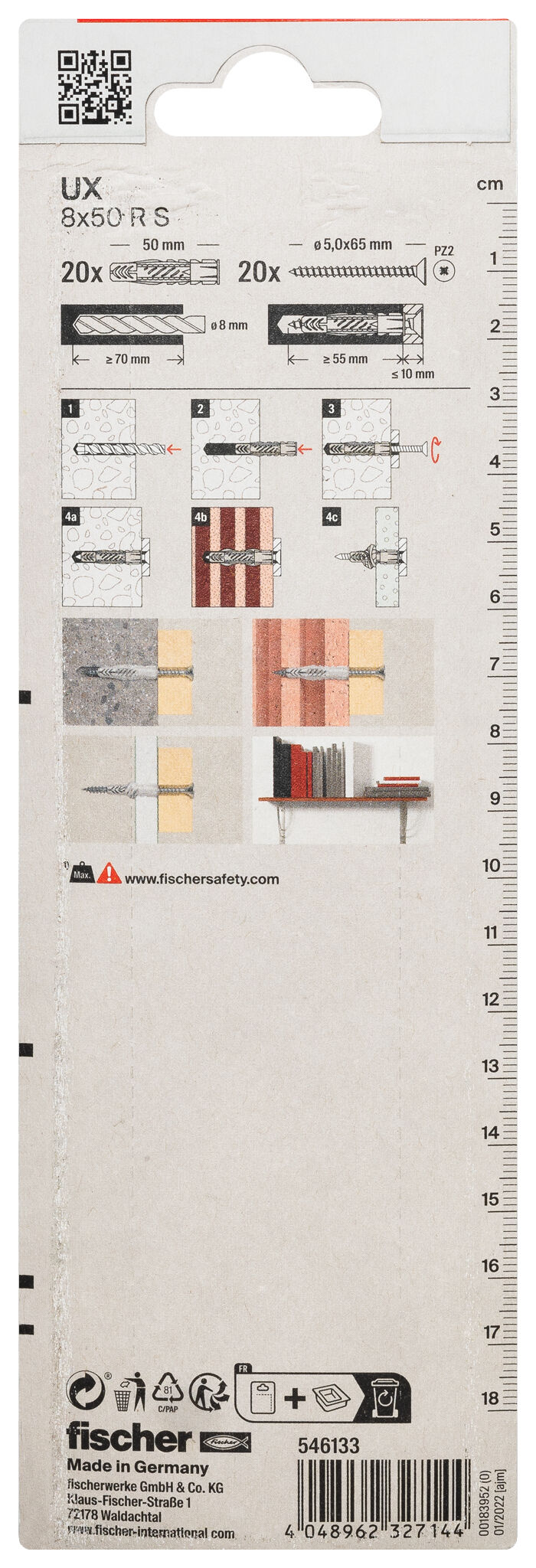

  • Packaging: "Cheville multi-matériaux fischer UX 8x50 RS BP"
  • Application Picture
  • Application Picture
  • Application Picture
  • Application Picture
  • Application Picture
  • Youtube VideoYoutube VideoYoutube Video
    • Youtube VideoYoutube VideoYoutube Video
    • Product Picture
    • Packaging
    • Packaging
    • Application Picture
    • Application Picture
    • Application Picture
    • Application Picture
    • Application Picture
      N° art. 546133

      Cheville multi-matériaux fischer UX 8x50 RS BP

      Variantes
      Téléchargement d'images
      Caractéristiques principales
      • La cheville tient dans tous les matériaux de construction.
      • La cheville s'expanse dans les matériaux de construction pleins.
      • Tenue maximale dans les matériaux de construction creux et en panneaux grâce à la formation d'un noeud.
      • Guidage optimal de la vis grâce aux ailettes en diagonale.
      • Avec la vis adaptée pour une tenue maximale.

      Les avantages / Description du produit

      La cheville nylon universelle avec collerette et avec vis pour tous les matériaux de construction.
      Avantages
      • Le principe de fonctionnement universel (formation d'un noeud ou expansion) permet l'utilisation dans tous les matériaux de construction pleins, creux ou en plaques. La cheville UX est le bon choix en cas de support indéterminé.
      • Les ailettes latérales de la UX assurent un guidage optimal de la vis. Le blocage anti-rotation en dents de scie empêche la cheville de tourner dans le trou. Ceci garantit un maximum de sécurité lors du montage.
      • Les kits de fixations avec vis offrent la solution adaptée à toutes les applications courantes de la maison.
      La cheville universelle UX est une cheville polyvalente en nylon haute qualité. La cheville tient dans le béton, mais également dans le béton cellulaire, la maçonnerie et les plaques de carton-plâtre et fibro-plâtre. La cheville forme un noeud dans ces matériaux de construction. La collerette intégrée pratique évite le glissement de la cheville dans le perçage. Les vis du bon diamètre et de la bonne longueur sont fournies, ce qui évite des recherches supplémentaires et garantit leur compatibilité avec la cheville. Avec la cheville universelle UX, on peut fixer par exemple lampes, tringles à rideaux, placards légers et plinthes.
      Youtube VideoYoutube VideoYoutube Video

      Application et autorisation

      Applications
      • Cadres
      • Lampes
      • Plinthes
      • Armoires suspendues légères
      • Porte-serviette
      • Armoires de toilette
      • Tringles à rideaux
      • Fixation de lavabos
      • Supports TV
      • Fixations chauffage et sanitaire
      Matériaux
      • Béton
      • Plaques de carton-plâtre et fibro-plâtre
      • Brique à perforations verticales
      • Bloc creux de béton léger
      • Hourdis brique et béton
      • Brique silico-calcaire perforée
      • Brique silico-calcaire pleine
      • Pierre naturelle
      • Béton cellulaire
      • Panneaux en bois aggloméré
      • Carreaux de plâtre
      • Bloc plein en béton léger
      • Brique pleine
      * Vous trouverez des informations détaillées sur les matériaux de construction dans le document d'inscription.

      Instructions de montage

      Fonctionnement / Montage
      • La UX avec collerette convient pour le montage en attente.
      • Lors du vissage, la UX s'expanse dans les matériaux pleins et forme un noeud dans les matériaux creux.
      • La longueur requise de la vis se détermine comme suit : longueur de la cheville + épaisseur à fixer + 1 x diamètre de la vis.
      • Convient pour les vis à bois, les vis à panneaux d'aggloméré et les vis à double filet.
      • Pour les matériaux en plaques, la partie non filetée de la vis ne doit pas être supérieure à l'épaisseur à fixer et il convient d'utiliser la cheville UX avec collerette.
      • La distance aux bords doit être au moins égale à la longueur de la cheville.
      Mounting Strip 1 Picture
      1 / 6
      • 1
        Mounting Strip 1 Picture
      • 2
        Mounting Strip 1 Picture
      • 3
        Mounting Strip 1 Picture
      • 4
        Mounting Strip 1 Picture
      • 5
        Mounting Strip 1 Picture
      • 6
        Mounting Strip 1 Picture

      Données techniques

      Diamètre nominal du foret (
      d0
      )      		8 mm
      Profondeur de perçage mini. (
      h1
      )      		70 mm
      épaisseur de plaque mini. (
      dp
      )      		12,5 mm
      Longueur de cheville (
      l
      )      		50 mm
      Profondeur de vissage mini. (
      lE,min
      )      		55 mm
      Vis à bois aggloméré / vis à bois (
      ds
      )      		5,0 x 65 mm
      Épaisseur maxi. de la pièce à fixer (
      t fix
      )      		10 mm
      Contenu 20 Chevilles UX 8x 50 R + vis 5 x 65
      Quantité 20 Pce(s)
      Conditionnement Blister
      GTIN (EAN-Code) 4048962327144
