N° art. 78802

Armature de renforcement VBS 8/150

Variantes

BIM/CAD

Téléchargement d'images

Caractéristiques principales

Pas d'écaillements ou fissures. La VBS 8 peut donc également être utilisée dans de la maçonnerie ancienne.
Fixation économique grâce au diamètre de perçage réduit de seulement 8 mm.
Sécurité élevée : montage possible en tout point le long du joint.
Fixation invisible grâce à la couleur grise de la résine.
Agrément des autorités de la construction.

La réparation professionnelles de maçonneries de façade à double paroi.

Avantages

L'ancrage sans contrainte d'expansion empêche écaillements ou fissures. La VBS 8 peut donc également être utilisée dans une maçonnerie ancienne et fragile.
Grâce au diamètre de forage de seulement 8 mm, la quantité de résine nécessaire par point de fixation est réduite. La VBS 8 est donc particulièrement économique.
L'installation est autorisée en tout point le long du joint horizontal assurant ainsi une sécurité élevée pour le montage.
La couleur grise de la résine étant identique à celle du joint, il en résulte une fixation quasiment invisible.

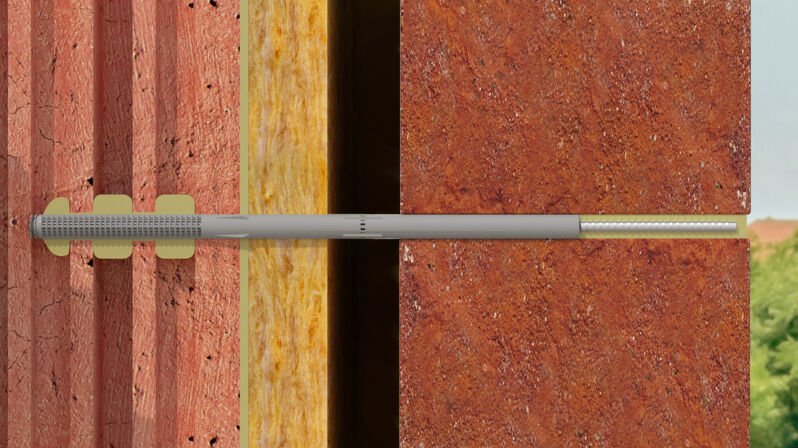

L'armature de renforcement VBS 8 est un système agréé par les autorités de la construction en Allemagne (DIBt) pour la réparation de maçonneries de façades avec ou sans lame d'air. Les éléments du système sont la résine hautes performances FIS V, un tamis perforé en nylon et une tige en acier inoxydable. La VBS 8 est insérée dans le joint horizontal de la paroi extérieure (installation traversante). Le tamis est introduit dans le forage. La résine est ensuite injectée, ce qui fixe la tige de 4 mm sans contraintes d'expansion dans la couche portante et la paroi extérieure.

Applications

Armatures de renforcement de pré-mur selon DIN 1053-1

Matériaux

Double mur avec ou sans lame d'air

* Vous trouverez des informations détaillées sur les matériaux de construction dans le document d'inscription.

Autorisations

DoP No. 0618-CPF-0001

Fonctionnement / Montage

L'armature de renforcement VBS 8 consiste en un tamis perforé en nylon et une tige en acier inoxydable A4 ø 4 mm.
La VBS 8 est mise en oeuvre avec la résine FIS V et FIS V Plus
L'ancrage est inséré dans le joint horizontal de la paroi extérieure (installation traversante.)

Mounting Strip 1 Picture

1 / 9

homologation DIBt
Mur de parement	90 / 115 mm
lame d'air ou isolation	145 - 175 / 120 - 150 mm
Diamètre nominal du foret ( d₀ )	8 mm
Profondeur de perçage = profondeur de pose ( h₀ = h_s )	325 mm
Longueur de cheville ( l )	318 mm
longueur douille ( l )	280 mm
Quantité de remplissage FIS V Plus dans la couche portante	6 Skt
Conditionnement	Boite à bec verseur
Quantité	100 Pce(s)
GTIN (EAN-Code)	4006209788028
