N° art. 571137

Crochet en acier inoxydable GC A2

Caractéristiques principales
  • Hauteur totale réglable de 176 à 205 mm.
  • Hauteur du bras supérieur 73 mm.
  • Hauteur sous le bras inférieur réglable de 92 à 121 mm.
  • Livré avec vis pour la connexion au rail.
  • En acier inoxydable AISI 304.

Les avantages / Description du produit

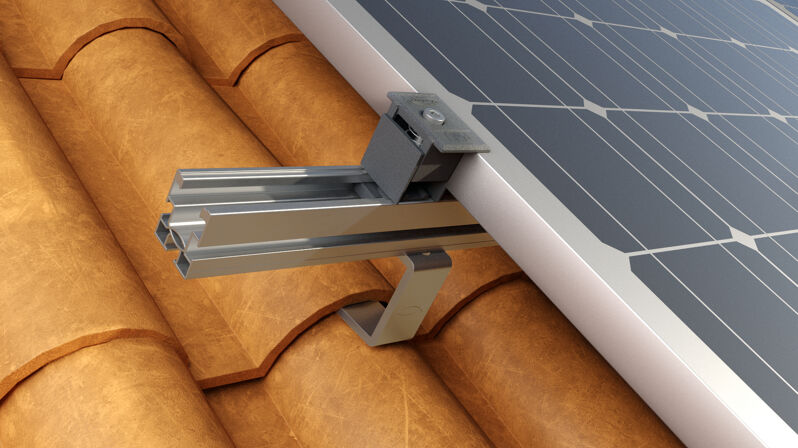

Crochet en acier inoxydable avec 2 positions de réglage pour l'installation de systèmes de panneaux photovoltaïques sur les toits en tuiles canal.
Avantages
  • Le crochet est fourni pré-assemblé et les accessoires pour connexion aux rails Solar sont inclus dans l'emballage.
  • La connexion réglable est équipée d'un moletage antidérapant assurant une fixation sûre.
  • Le crochet peut être utilisé avec tout type de tuile grâce au réglage vertical.
  • Les trous de ø 9 mm de la platine facilitent la connexion à la structure porteuse.
Le crochet GC en acier inoxydable à hauteur réglable est conçu pour l'installation de panneaux photovoltaïques sur toitures en tuiles canal. Il est livré avec des vis pour la fixation au rail.

Application et autorisation

Applications

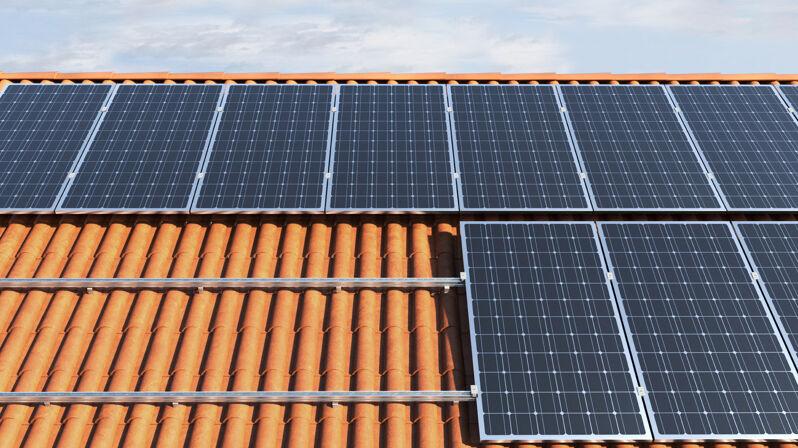

  • Installation de panneaux photovoltaïques sur des toitures inclinées avec couverture en tuile canal.
Matériaux
  • Crochet en acier inoxydable X5CrNi 18-10 conforme à la norme EN 10088-2:2005.
  • Boulons en acier inoxydable de classe A2-70 conformément à la norme EN ISO 3506-1/2:2010.
* Vous trouverez des informations détaillées sur les matériaux de construction dans le document d'inscription.
Autorisations
  • TUV - R 60154136

Instructions de montage

Fonctionnement / Montage
  • Déterminer l’entraxe des crochets en fonction des charges de neige et de vent dans la zone d’installation (utiliser le logiciel SOLARPANEL-FiX pour dimensionner le système), en fonction de la structure porteuse et de la disposition du système.
  • Soulever la tuile et fixer la base du crochet à l’aide de la vis appropriée déterminée en fonction du type de support porteur.
  • Procéder au réglage vertical requis par le type de toiture et serrer les vis du réglage en appliquant un couple de 20Nm pour bloquer le crochet en position.
  • Utiliser la fente existante dans la partie supérieure du crochet pour ajuster la position du rail.
  • Fixer le rail en serrant la vis avec un couple de 10Nm.
Mounting Strip 1 Picture
1 / 5

Données techniques

hauteur totale 176 - 205 mm
Couple de serrage pour l´installation (
Tinst
)
20 N·m
Ouverture de clé 13 mm
Contenu 10 crochets GC A2
10 vis à tête hexagonale SKS M8 x 20 A2
10 écrous hexagonaux MU F M8 A2
Quantité 10 Pce(s)
GTIN (EAN-Code) 8001132711378

Documents à télécharger

  • Documents de certification
Certificat
pdf, TUV - R 60154136
TUV Certificate
Valable à partir de 11/01/2021
jusqu'à 11/01/2026
